Quantum Board: полный гайд по выбору фитосветильника

Quantum Board: полный гайд по выбору фитосветильника для гроубокса, домашней теплицы и рассады. Здесь собраны практические критерии: площадь, PPFD, DLI, тип диодов, мощность, драйвер, тепловой режим и схема подключения. Цель страницы - помочь выбрать рабочую конфигурацию без переплаты и без обещаний, которые невозможно проверить без замера света.

Quantum Board - это плоская LED-панель с большим количеством средне-мощных светодиодов на алюминиевой плате. В отличие от точечного COB или компактной лампы, такая панель распределяет свет шире и мягче. Для растений это важно: листовой полог получает более ровное поле, меньше зон с сильным пересветом по центру и меньше темных углов. Но сама форма платы не делает светильник хорошим автоматически. Важны диоды, ток, радиатор, драйвер, расстояние до растений и то, насколько светильник подходит площади.

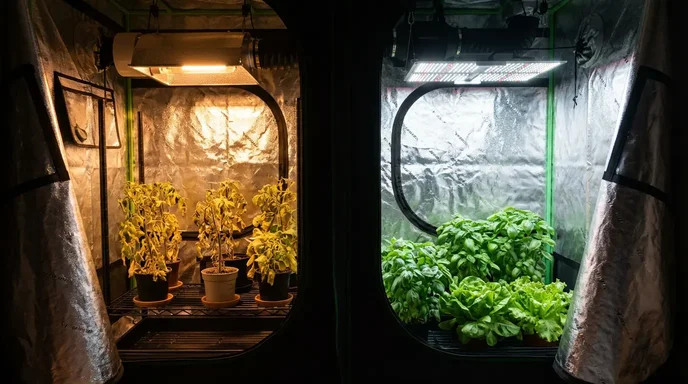

Короткий выбор по площади

Если нужен быстрый ориентир, начинайте с площади бокса. Для 60x60 см обычно смотрят панели 120-160 Вт, для 80x80 см - 160-240 Вт, для 100x100 см - 240-320 Вт, для 120x120 см - 320-480 Вт, для 150x150 см - несколько панелей суммарно около 600-720 Вт. Это не жесткая норма, а стартовая точка. Низкорослая зелень, рассада и маточники требуют меньше света, чем цветущие плодовые растения. Чем выше культура и плотнее крона, тем важнее равномерность, а не только максимальная мощность.

Правильнее считать не "ватты на растение", а свет на площадь. Для этого используют PPFD - поток фотонов на квадратный метр в секунду, и DLI - суточную сумму света. PPFD показывает интенсивность сейчас, DLI учитывает еще и длительность фотопериода. Поэтому одна и та же панель может быть нормальной для вегетации при большем расстоянии и слишком слабой для плотного цветения на большой площади.

Какие диоды выбрать: LM281B+, LM301B, LM301H, LM301H EVO

В Quantum Board чаще встречаются Samsung LM281B+, LM301B, LM301H и LM301H EVO. LM281B+ - более доступный вариант для бюджетных панелей. Он подходит, когда цена важнее максимальной эффективности. LM301B - популярная середина: хорошая эффективность, широкая доступность, понятное поведение в белом полном спектре. LM301H ориентирован на horticulture-сегмент и часто выбирается для более производительных панелей. LM301H EVO - старшая horticulture-линейка Samsung с повышенной фотонной эффективностью по данным производителя.

Разница между диодами заметна не только в названии. При одинаковой потребляемой мощности более эффективный диод может дать больше полезного света или тот же свет при меньшем нагреве. Но итог зависит от всей сборки: ток через диоды, плотность размещения на плате, качество теплоотвода, драйвер и расстояние до растений. Поэтому не стоит выбирать только по слову EVO или H. Смотрите на полный светильник, его карту PPFD, рабочую площадь и наличие диммирования.

Для рассады, зелени и небольших боксов часто достаточно LM281B+ или LM301B. Для плотного выращивания на высокой интенсивности логичнее смотреть LM301H или LM301H EVO. Если бюджет ограничен, лучше взять честную панель на LM301B с нормальным драйвером и радиатором, чем переплатить за название диода в слабой сборке.

Спектр: что значит полный спектр

Полный спектр в LED-фитосвете обычно означает белый свет с широким распределением по видимому диапазону, а не только красно-синий "бурпл". Белые Samsung-диоды дают растениям синий, зеленый, желтый и красный диапазоны в одном источнике. Синий помогает формировать компактный рост, красный активно участвует в фотосинтезе, зеленая часть проникает глубже в листовой полог и делает визуальную оценку растений проще для человека.

Добавочные красные или far red диоды могут быть полезны в отдельных конфигурациях, но они не заменяют базовую задачу: дать нужный PPFD на площади. Для большинства домашних задач практичнее начинать с качественного белого полного спектра и только потом добавлять специализированные каналы, если понятно зачем они нужны.

Драйвер Mean Well и диммирование

Драйвер - это блок питания для LED-панели. Он должен соответствовать электрической схеме платы: постоянный ток, постоянное напряжение или комбинированный режим. В Quantum Board часто используют Mean Well HLG, ELG и XLG. Серии отличаются мощностью, режимом работы, защитой, корпусом и вариантами диммирования. Для пользователя важны три вещи: запас по мощности, совместимость с током/напряжением панели и возможность безопасно уменьшать яркость.

Диммирование полезно не только для экономии. На ранней стадии растениям не всегда нужна полная мощность. Диммер позволяет снизить PPFD, уменьшить нагрев и плавно адаптировать растения после пересадки. Для большого бокса диммирование также помогает выравнивать свет между разными зонами, если панели расположены модульно.

Тепловой режим и радиатор

Любой LED-светильник превращает часть энергии в тепло. Если тепло плохо отводится от платы, диоды работают горячее, эффективность падает, а ресурс уменьшается. Хорошая Quantum Board должна иметь нормальную алюминиевую основу, достаточную площадь радиатора и свободный проход воздуха. Закрывать радиатор утеплителем, ставить панель вплотную к потолку бокса или держать драйвер на горячей плате - плохая идея.

Практическое правило простое: корпус и радиатор могут быть теплыми, но не должны обжигать руку. Если температура в боксе растет, сначала проверьте вентиляцию, высоту подвеса и мощность на диммере. Иногда две панели на меньшей мощности дают лучшее поле и более спокойный тепловой режим, чем одна панель, работающая на пределе.

Высота подвеса и PPFD

Чем ближе панель к растениям, тем выше PPFD под центром и тем сильнее перепад между центром и краями. Чем выше панель, тем ровнее поле, но ниже интенсивность. Поэтому нельзя назвать одну универсальную высоту. Для рассады начинают выше и слабее, затем постепенно приближают свет или увеличивают мощность. Для цветения обычно нужна выше интенсивность, но без пересвета верхушек.

Если есть карта PPFD, смотрите не только максимальное число в центре, но и значения по углам. Если карты нет, безопаснее выбирать панель с запасом по равномерности и диммированием. Телефонные приложения могут помочь как ориентир, но точный PPFD лучше проверять квантовым датчиком.

DLI и фотопериод: почему часы света важны не меньше мощности

DLI показывает, сколько света растение получает за сутки. Если PPFD - это скорость подачи света в конкретный момент, то DLI - итоговая суточная сумма. Поэтому две схемы могут дать похожий результат: более высокий PPFD при коротком фотопериоде или умеренный PPFD при более длинном дне. Для практики это удобно: когда панель слишком мощная для рассады, можно уменьшить диммер или поднять светильник; когда света мало, можно увеличить фотопериод, если культура и режим выращивания это допускают.

Нельзя просто включить максимум и считать задачу решенной. Переизбыток света без нормального питания, воды, CO2 и температуры может дать стресс. Недостаток света растягивает растения и снижает плотность кроны. Поэтому настройка Quantum Board всегда идет вместе с общей средой: вентиляцией, температурой листа, влажностью, питанием и расстоянием до верхушек. В домашних условиях безопаснее идти постепенно: стартовать с умеренной мощности, смотреть на реакцию растений и повышать интенсивность поэтапно.

Схема подключения

Базовая схема подключения выглядит так: сеть 220 В подключается к входу драйвера, выход драйвера подключается к LED-плате с соблюдением полярности, диммер подключается только к предусмотренным управляющим проводам. Нельзя соединять платы и драйверы "на глаз", если неизвестны рабочий ток и напряжение. Нельзя менять полярность на выходе. Нельзя подключать несколько плат к одному драйверу без понимания, последовательная это схема или параллельная.

Если панель покупается готовой, лучше не вскрывать электрическую часть без необходимости. Если собираете светильник самостоятельно, подбирайте драйвер по datasheet платы, используйте клеммы с запасом по току, изолируйте соединения и оставляйте доступ воздуха к драйверу. Для влажных помещений и теплиц отдельно проверяйте защиту корпуса и размещение блока питания.

Как не ошибиться при покупке

Первая ошибка - смотреть только на мощность. Две панели по 160 Вт могут осветить площадь ровнее, чем одна на 320 Вт. Вторая ошибка - выбирать только по названию диода. Диод важен, но слабый радиатор или неподходящий драйвер испортят результат. Третья ошибка - ставить свет слишком близко. Растения могут получить стресс даже при хорошем спектре. Четвертая ошибка - покупать без запаса по диммированию. Если мощность нельзя снизить, управлять светом сложнее. Пятая ошибка - не учитывать вентиляцию и температуру.

Для большинства покупателей рабочий порядок такой: определить площадь, выбрать целевой диапазон мощности, решить бюджет по диодам, проверить драйвер и диммирование, посмотреть карту PPFD или хотя бы логику размещения панелей, затем выбрать конкретную модель. Если сомневаетесь между двумя вариантами, чаще безопаснее взять более эффективную панель с диммером и работать не на 100% мощности.

Как выбрать по сценарию выращивания

Для рассады и укоренения обычно не нужна максимальная мощность. Здесь важнее мягкий старт, ровное поле и возможность поднять панель выше. Для зелени и маточников также часто хватает умеренной интенсивности, особенно если растения стоят долго и не требуют агрессивного набора массы. Для плодовых культур и плотного цветения нужен больший запас по PPFD и более строгий контроль температуры, потому что верхний ярус кроны получает основную нагрузку.

Если бокс используется круглый год и под разные задачи, выбирайте конфигурацию с диммером и запасом по эффективности. Тогда одна и та же панель сможет работать на меньшей мощности для рассады и на большей мощности для взрослой культуры. Если задача узкая, например только досвет рассады на полке, нет смысла покупать слишком мощную сборку. Если задача коммерческая или близкая к ней, важнее не максимальная паспортная мощность, а повторяемость результата: одинаковые драйверы, одинаковая высота подвеса, одинаковая карта света и понятный регламент обслуживания.

Когда нужна одна панель, а когда несколько

Одна панель удобна для компактного бокса: проще монтаж, меньше проводов, понятное управление. Несколько панелей лучше для больших площадей и прямоугольных боксов. Их можно разнести по краям, поднять выше и получить более ровное покрытие. Модульная схема особенно полезна, если растения разной высоты или если часть бокса временно пустует.

Для 60x60 и 80x80 см чаще достаточно одной панели. Для 100x100 см уже стоит сравнить одну мощную панель и две меньшие. Для 120x120 см и больше модульная схема обычно практичнее. При этом каждая панель должна иметь нормальное крепление, а подвес должен держать вес с запасом.

Проверка после установки

После монтажа не оценивайте свет только глазами. Белый Quantum Board кажется комфортным, но растения реагируют на количество фотонов, а не на субъективную яркость. Проверьте, что панель висит ровно, провода не натянуты, драйвер не лежит на горячей поверхности, воздух свободно проходит вокруг радиатора. Первые дни наблюдайте за верхушками: скручивание, высветление и сухие края могут говорить о слишком высокой интенсивности, жаре или общей ошибке среды.

Если есть возможность, сделайте простую сетку замеров: центр, четыре угла и середины сторон на высоте верхушек. Такая карта покажет, где стоит поднять панель, добавить вторую секцию или уменьшить мощность. Если датчика нет, используйте более консервативные настройки и не ставьте новый светильник сразу на максимум. Правильная Quantum Board раскрывается не только покупкой, а настройкой под конкретный бокс.

Итоговый алгоритм выбора

1. Измерьте реальную площадь освещения, а не только размер комнаты.
2. Определите культуру и стадию: рассада, вегетация, цветение, плодоношение.
3. Выберите диапазон мощности под площадь и целевой DLI.
4. Сравните диоды: LM281B+ для бюджета, LM301B как универсальная середина, LM301H/LM301H EVO для более эффективной сборки.
5. Проверьте драйвер Mean Well или аналогичный по току, напряжению и диммированию.
6. Оцените тепловой режим: радиатор, вентиляция, размещение драйвера.
7. Проверьте схему подключения и крепление до включения.
8. После установки настройте высоту и мощность по реакции растений и, если возможно, по PPFD-замеру.

Если нужен быстрый переход от теории к выбору, начните с каталога Quantum Board, затем посмотрите подбор по размеру бокса и по мощности. Для выбора чипов используйте отдельное сравнение светодиодов Samsung.
